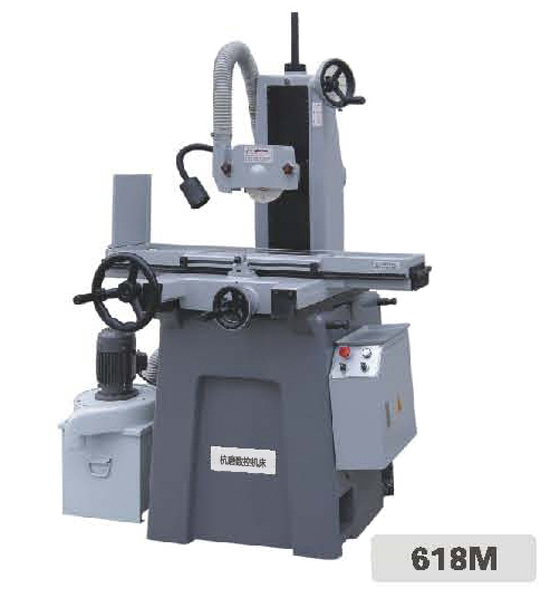

機型 | 單位 | HM618 | HM618S | |
工作臺 | 工作臺尺寸 | mm | 150x450 | 150x450 |
最大研磨長度（X軸） | mm | 500 | 470 | |
最大研磨寬度（Y軸） | mm | 175 | 160 | |
主軸至工作臺距離（Z軸） | mm | 360 | 400 | |
磁盤尺寸 | mm | 150x400 | 150x400 | |
進給 | Y軸手輪每刻度進給 | mm | 0.01 | 0.02（0.001） |
Y軸手輪每轉進給 | mm | 2.5 | 5（0.2） | |
Z軸手輪每刻度進給 | mm | 0.01 | 0.005（0.0002） | |
Z軸手輪每轉進給 | mm | 1.25 | 1（0.05） | |
磨頭 | 砂輪尺寸 | mm | 180x13x31.75 | 180x16x31.75 |
主軸轉速 | rpm | 2850 | 3600 | |
精度 | 工作臺平行度 | mm | 0.005 | 0.002 |
主軸跳動 | mm | 0.005 | 0.002 | |
表面粗糙度 | μm | Ra0.32 | Ra0.25 | |
功率 | 主軸電機功率 | kw | 1.1 | 1.1 |
機床總功率 | kw | 1.14 | 1.14 | |
重量 | kg | 800 | 850 | |
外形尺寸 | mm | 1500x1120x1700 | 1400x1150x1980 | |
