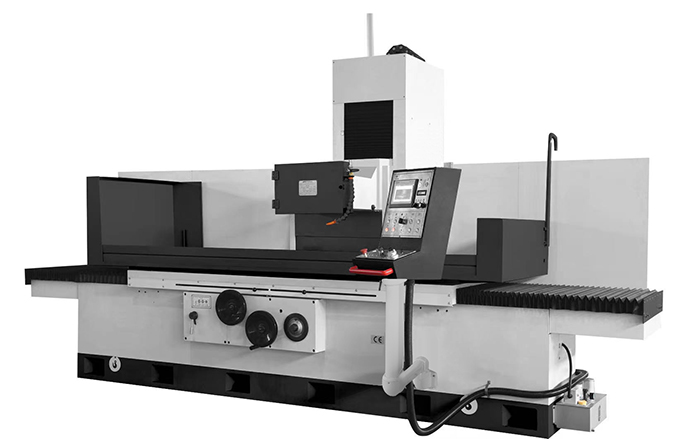

HM50 HM60 HM80程控精密平面磨床

發表時間：2024-02-23 13:07:58 | 點擊率：178

動柱式程控精密平面磨床
采用滾珠絲桿設計，節能、輕便、精準。
臺灣進口主軸，主軸擺度2um以內。
無振動級的液壓系統，確保整機精度。
適用于重切削和精磨，加工效率高
AHD型---前后左右自動，上下自動進給
(上下自動配750W伺服馬達)
可選配前后電子調距

參數表	規格parameter	單位	HM5010AHD	HM5012AHD	HM5015AHD
能力 general picture	工作臺工作面積 Table size （x*y）	mm	500×1000	500×1200	500×1500
	左右最大移動量X axis travel	mm	1200	1400	1700
	前后最大移動量Y axis travel	mm	570	570	570
	工作臺面至主軸中心最大距離 Max center of wheel to table	mm	700	700	700
	工作臺最大承受重量Maximum load	kg	1200	1500	1500
工作臺Table X axis	工作臺T型槽 Table T cell specification	mm×N	18×3	18×3	18×3
工作臺Table X axis	工作臺速度 Table speed	m/min	5-25	5-25	5-25
前后結構 Y axis	前后手輪進刀(1格/1圈) hand wheel feed degree scale	mm	0.02/5	0.02/5	0.02/5
	前后自動進給automatic feed	mm	0.1-8	0.1-8	0.1-8
	前后快速移動（50HZ/60HZ） Fast moving speed	mm/min	990 / 1190	990 / 1190	990 / 1190
砂輪 grinding wheel	砂輪尺寸 grinding wheel size max	mm	φ400×20-50×127	φ400×20-50×127	φ400×20-50×127
砂輪 grinding wheel	砂輪轉速（50HZ/60HZ） grinding wheel speed	R.P.M	1450 / 1740	1450 / 1740	1450 / 1740
上下結構 Z axis	上下手輪進刀(1格/1圈) hand wheel feed degree scale	mm	0.005/0.2	0.005/0.2	0.005/0.2
上下結構 Z axis	上下快速移動速度 Fast moving speed	mm/min	230	230	230
馬達 motor	主軸馬達 spindle motor	HXP	7.5×4	7.5×4	10×4
	上下驅動馬達 the Z axis motor	HXP	1/4×6	1/4×6	1/4×6
	油壓馬達 hydraulic motor	HXP	3×6	3×6	5×6
	沖水馬達 cooling motor	W	90	90	90
	前后驅動馬達 the Y axis motor	HXP	1/4×6	1/4×6	1/4×6
尺寸 Size	機器高度height of machine	mm	2150	2150	2150
	占地面積 floor space	mm	3400×2300	3600×2300	4500×2300
	重量 weight	kg	5000	5300	6200

參數表	規格parameter	單位	HM6010AHD	HM6012AHD	HM6015AHD
能力 general picture	工作臺工作面積 Table size （x*y）	mm	600×1000	600×1200	600×1500
	左右最大移動量X axis travel	mm	1250	1400	1700
	前后最大移動量Y axis travel	mm	660	660	670
	工作臺面至主軸中心最大距離 Max center of wheel to table	mm	700	700	700
	工作臺最大承受重量Maximum load	kg	1500	1500	1500
工作臺Table X axis	工作臺T型槽 Table T cell specification	mm×N	18×3	18×3	18×3
工作臺Table X axis	工作臺速度 Table speed	m/min	5-25	5-25	5-25
前后結構 Y axis	前后手輪進刀(1格/1圈) hand wheel feed degree scale	mm	0.02/5	0.02/5	0.02/5
	前后自動進給automatic feed	mm	0.1-8	0.1-8	0.1-8
	前后快速移動（50HZ/60HZ） Fast moving speed	mm/min	990 / 1190	990 / 1190	990 / 1190
砂輪 grinding wheel	砂輪尺寸 grinding wheel size max	mm	φ400×20-50×127	φ400×20-50×127		φ400×20-50×127
砂輪 grinding wheel	砂輪轉速（50HZ/60HZ） grinding wheel speed	R.P.M	1450 / 1740	1450 / 1740		1450 / 1740
上下結構 Z axis	上下手輪進刀(1格/1圈) hand wheel feed degree scale	mm	0.005/0.2	0.005/0.2	0.005/0.2
上下結構 Z axis	上下快速移動速度 Fast moving speed	mm/min	230	230	230
馬達 motor	主軸馬達 spindle motor	HXP	10×4	10×4	10×4
	上下驅動馬達 the Z axis motor	HXP	1/4×6	1/4×6	1/4×6
	油壓馬達 hydraulic motor	HXP	5×6	5×6	7.5×6
	沖水馬達 cooling motor	W	90	90	90
	前后驅動馬達 the Y axis motor	HXP	1/4×6	1/4×6	1/4×6
尺寸 Size	機器高度height of machine	mm	2150	2150	2150
	占地面積 floor space	mm	3400×2400	3600×2400	4500×2400
	重量 weight	kg	5500	5800	6600

參數表	規格parameter	單位	HM8016AHD	HM8020AHD
能力 general picture	工作臺工作面積 Table size （x*y）	mm	800×1600	800×2000
	左右最大移動量X axis travel	mm	1800	2200
	前后最大移動量Y axis travel	mm	870	870
	工作臺面至主軸中心最大距離 Max center of wheel to table	mm	700	700
	工作臺最大承受重量Maximum load	kg	2000	2000
工作臺Table X axis	工作臺T型槽 Table T cell specification	mm×N	18×3	18×3
	工作臺速度 Table speed	m/min	5-25	5-25
前后結構 Y axis	前后手輪進刀(1格/1圈) hand wheel feed degree scale	mm	0.02/5	0.02/5
	前后自動進給automatic feed	mm	0.1-8	0.1-8
	前后快速移動（50HZ/60HZ） Fast moving speed	mm/min	990 / 1190	990 / 1190
砂輪 grinding wheel	砂輪尺寸 grinding wheel size max	mm	φ400×20-50×127		φ400×20-50×127
	砂輪轉速（50HZ/60HZ） grinding wheel speed	R.P.M	1450 / 1740		1450 / 1740
上下結構 Z axis	上下手輪進刀(1格/1圈) hand wheel feed degree scale	mm	0.005/0.2	0.005/0.2
	上下快速移動速度 Fast moving speed	mm/min	230	230
馬達 motor	主軸馬達 spindle motor	HXP	10×4	10×4
	上下驅動馬達 the Z axis motor	HXP	1/4×6	1/4×6
	油壓馬達 hydraulic motor	HXP	7.5×6	7.5×6
	沖水馬達 cooling motor	W	90	90
	前后驅動馬達 the Y axis motor	HXP	1/4×6	1/4×6
尺寸 Size	機器高度height of machine	mm	2300	2300
	占地面積 floor space	mm	5000×3000	5400×3000
	重量 weight	kg	8500	9200
