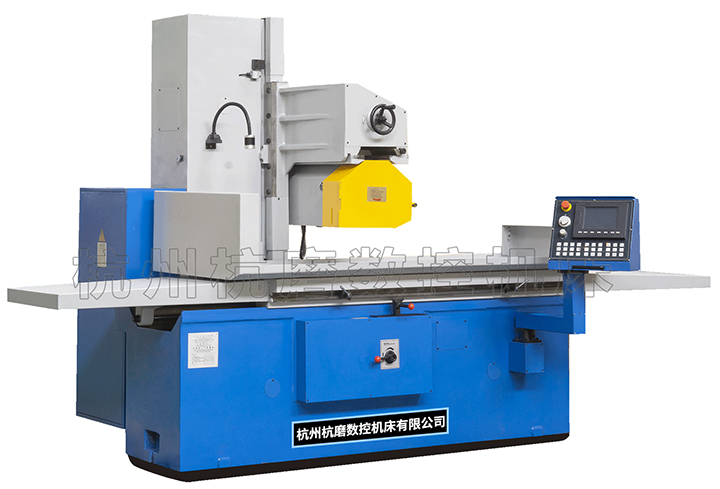

單軸/雙軸數控平面磨床特點：
3.本機床精度高，剛性好，操作方便，可多機操作提高效率.
項目內容 | Item Contents | MK7160 | MK7160-650 | ||
工作臺面尺寸（寬 X 長）（mm） | Working table size（WxL） | 600X1000 | 600X1600 | ||
最大磨削尺寸：長 X 寬 X 高 | Max.grinding size no chuck（LxWxH） | 1000X600X550 | 1000X600X750 | ||
工作臺最大縱向移動量 | Max.table longitudinal travel | 1100 | 1100 | ||
磨頭最大橫向移動量 | Max.cross travel of gringing head | 670 | 670 | ||
磨頭最大垂直移動量 | Max.vertical travel of grinding head | 550 | 750 | ||
磨頭垂直進給手輪刻度值 | 每格 | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 |
每轉（mm） | Per rev. | 0.5 | 0.5 | ||
砂輪尺寸 | Wheel size | 400X50X203 | 400X50X203 | ||
主軸轉速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | ||
電機總功率（KW） | Mtor total power | 13.7 | 13.7 | ||
砂輪主軸電機（KW） | Wheel spindle motor | 7.5 | 7.5 | ||
油泵電機（KW） | Oil pump motor | 5.5 | 5.5 | ||
加工平行度 | Machining parallelism | 0.008/300 | 0.008/300 | ||
表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | ||
機床凈 / 毛重 | N./G. weight | 5200/5600 | 5400/6200 | ||
包裝尺寸（長 X 寬 X 高）（cm） | Packing dimensions（LxWxH） | 282X210X260 | 282X210X285 | ||
項目內容 | Item Contents | MK7163 | MK7163B | MK-7163X16B | ||
工作臺面尺寸（寬 X 長）（mm） | Working table size（WxL） | 630X1250 | 630X1250 | 630X1600 | ||
最大磨削尺寸：長 X 寬 X 高 | Max.grinding size no chuck（LxWxH） | 1250X630X550 | 1250X630X550 | 1600X630X600 | ||
工作臺最大縱向移動量 | Max.table longitudinal travel | 1300 | 1300 | 1700 | ||
磨頭最大橫向移動量 | Max.cross travel of gringing head | 680 | 680 | 700 | ||
磨頭最大垂直移動量 | Max.vertical travel of grinding head | 550 | 550 | 600 | ||
磨頭垂直進給手輪刻度值 | 每格 | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 | 0.005 |
每轉（mm） | Per rev. | 0.5 | 0.5 | 0.5 | ||
砂輪尺寸 | Wheel size | 400X50X203 | 400X50X203 | 450X75X203 | ||
主軸轉速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 | ||
電機總功率（KW） | Mtor total power | 15.2 | 20 | 19.5 | ||
砂輪主軸電機（KW） | Wheel spindle motor | 9 | 9 | 11 | ||
油泵電機（KW） | Oil pump motor | 5.5 | 5.5 | 7.5 | ||
加工平行度 | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 | ||
表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 | ||
機床凈 / 毛重 | N./G. weight | 5200/5600 | 5400/5800 | 7300/7800 | ||
包裝尺寸（長 X 寬 X 高）（cm） | Packing dimensions（LxWxH） | 282X210X275 | 300X200X260 | 530X250X275 | ||
液壓站配置 | Configuration of hydraulic station | 床身內置 | 獨立外置 | 獨立外置 | ||
項目內容 | Item Contents | MK-7163X20B | MK-7163X30B | ||
工作臺面尺寸（寬 X 長）（mm） | Working table size（WxL） | 630X2000 | 630X3000 | ||
最大磨削尺寸：長 X 寬 X 高 | Max.grinding size no chuck（LxWxH） | 2000X630X600 | 3000X630X600 | ||
工作臺最大縱向移動量 | Max.table longitudinal travel | 2100 | 3100 | ||
磨頭最大橫向移動量 | Max.cross travel of gringing head | 700 | 700 | ||
磨頭最大垂直移動量 | Max.vertical travel of grinding head | 600 | 600 | ||
磨頭垂直進給手輪刻度值 | 每格 | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 |
每轉（mm） | Per rev. | 0.5 | 0.5 | ||
砂輪尺寸 | Wheel size | 450X75X203 | 450X75X203 | ||
主軸轉速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | ||
電機總功率（KW） | Mtor total power | 24 | 24 | ||
砂輪主軸電機（KW） | Wheel spindle motor | 11 | 11 | ||
油泵電機（KW） | Oil pump motor | 11 | 11 | ||
加工平行度 | Machining parallelism | 0.008/300 | 0.008/300 | ||
表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | ||
機床凈 / 毛重 | N./G. weight | 8100/8600 | 10500/11500 | ||
包裝尺寸（長 X 寬 X 高）（cm） | Packing dimensions（LxWxH） | 620X250X275 | 900X250X275 | ||
液壓站配置 | Configuration of hydraulic station | 獨立外置 | 獨立外置 | ||
