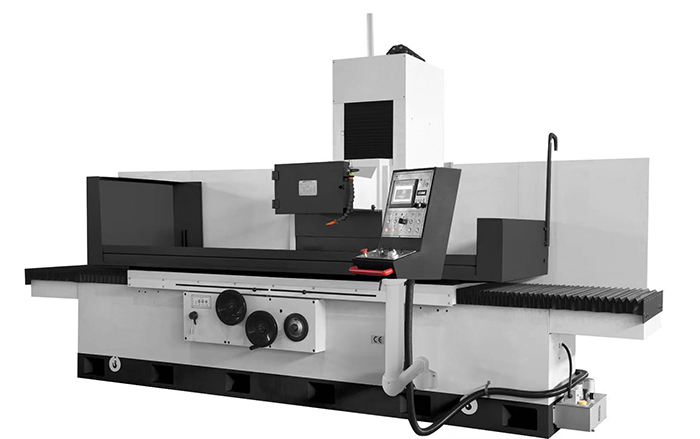

動柱式程控精密平面磨床
采用滾珠絲桿設計，節能、輕便、精準。
臺灣進口主軸，主軸擺度2um以內。
無振動級的液壓系統，確保整機精度。
適用于重切削和精磨，加工效率高
AHR型---前后左右自動，上下快速
(上下自動配750W伺服馬達)
可選配前后電子調距
參數表 | 規格parameter | 單位 | HM5010AHR | HM5012AHR | HM5015AHR |
能力 general picture | 工作臺工作面積 | mm | 500×1000 | 500×1200 | 500×1500 |
左右最大移動量X axis travel | mm | 1200 | 1400 | 1700 | |
前后最大移動量Y axis travel | mm | 570 | 570 | 570 | |
工作臺面至主軸中心最大距離 | mm | 700 | 700 | 700 | |
工作臺最大承受重量Maximum load | kg | 1200 | 1500 | 1500 | |
工作臺Table | 工作臺T型槽 | mm×N | 18×3 | 18×3 | 18×3 |
工作臺速度 Table speed | m/min | 5-25 | 5-25 | 5-25 | |
前后結構 | 前后手輪進刀(1格/1圈) | mm | 0.02/5 | 0.02/5 | 0.02/5 |
前后自動進給automatic feed | mm | 0.1-8 | 0.1-8 | 0.1-8 | |
前后快速移動（50HZ/60HZ） Fast moving speed | mm/min | 990 / 1190 | 990 / 1190 | 990 / 1190 | |
砂輪 | 砂輪尺寸 grinding wheel size max | mm | φ400×20-50×127 | φ400×20-50×127 | φ400×20-50×127 |
砂輪轉速（50HZ/60HZ） | R.P.M | 1450 / 1740 | 1450 / 1740 | 1450 / 1740 | |
上下結構 | 上下手輪進刀(1格/1圈) | mm | 0.005/0.2 | 0.005/0.2 | 0.005/0.2 |
上下快速移動速度 | mm/min | 230 | 230 | 230 | |
馬達 | 主軸馬達 spindle motor | HXP | 7.5×4 | 7.5×4 | 10×4 |
上下驅動馬達 the Z axis motor | HXP | 1/4×6 | 1/4×6 | 1/4×6 | |
油壓馬達 hydraulic motor | HXP | 3×6 | 3×6 | 5×6 | |
沖水馬達 cooling motor | W | 90 | 90 | 90 | |
前后驅動馬達 the Y axis motor | HXP | 1/4×6 | 1/4×6 | 1/4×6 | |
尺寸 | 機器高度height of machine | mm | 2150 | 2150 | 2150 |
占地面積 floor space | mm | 3400×2300 | 3600×2300 | 4500×2300 | |
重量 weight | kg | 5000 | 5300 | 6200 |
